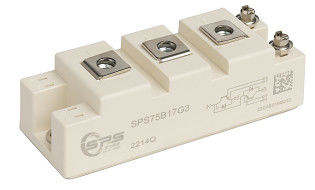

1700V 75A H Bridge IGBT Modul DS-SPS75B17G3-S04010014 V1.0.

Artikel

Simbol

Ketentuan

Nilai

Satuan

集电极-发射极电压

Keluar dari kolektorr tegangan

VCES

Tvj= 25°C

1700

V

连续集电极直流电流

Berkelanjutan DC PembuanganCtor arus

AkuC nama

75

A

集电极重复 puncak nilai arus listrik

Puncak Ulangimengaktifkan arus kolektor

AkuCRM

tp=1ms

150

A

total kerugian daya

Total daya bercampurPeraturan

Puntuk

TC= 25°C,Tvjmax= 175°C

535

W

Tekanan listrik puncak

Kapasitas maksimumTegangan emitter e

VGES

±20

V

Maksimum suhu

Juntio maksimumn suhu

Tvjmax

175

°C

KarakterNilai/ 特征值

Artikel

Simbol

Ketentuan

Min. Tipe. Max.

Satuan

集电极- 发射极 和电压

Pengumpul-penerbit stegangan aturasi

VCE(duduk)

AkuC=75,VGE=15V

Tvj= 25°C Tvj= 125°C Tvj= 150°C

2.24

2.51 2.56

2.60

V

V

V

极 值 tegangan listrik

Batas batas gerbangtegangan

VGE (th)

AkuC=3mA, VCE=VGE, Tvj= 25°C

4.5 5.9 6.5

V

¥极电荷

Gerbang biaya

QG

VGE=-15V...+15V

0.47

uC

内部 极电阻

Gerbang internal resistor

RGint

Tvj= 25°C

10.8

Oh

input kapasitas listrik

Input capketegangan

C- Tidak

f=1MHz, Tvj= 25°C, VCE= 25V, VGE=0V

5.03

nF

Kapasitas transmisi listrik sebaliknya

Kembali ke belakangKapasitas sfera

Cres

f=1MHz, Tvj= 25°C, VCE=10V, VGE=0V

0.18

nF

集电极-发射极截止电流 (menerbitkan arus listrik)

Pengumpul-penerbit potong-off arus

AkuCES

VCE=1700V, VGE=0V, Tvj= 25°C

3.00

mA

极-发射极漏电流

Pemancar gerbang kebocoran arus

AkuGES

VCE=0V, VGE=20V, Tvj= 25°C

400

nA

开通延迟时间 (untuk waktu yang lama)( listrik beban)

Menghidupkan waktu keterlambatan, induktif beban

td(pada)

AkuC= 75A, VCE=900V

VGE= ± 15V

RGon= 6,6Ω

RGoff= 6,6Ω

Induktif Load,

Tvj= 25°C Tvj= 125°C Tvj= 150°C Tvj= 25°C Tvj= 125°C Tvj= 150°C Tvj= 25°C Tvj= 125°C Tvj= 150°C Tvj= 25°C Tvj= 125°C Tvj= 150°C Tvj= 25°C Tvj= 125°C Tvj= 150°C Tvj= 25°C Tvj= 125°C Tvj= 150°C

174

184

188

ns

ns

ns

上升时间( listrik beban)

Waktu untuk bangun, induktif beban

tr

80

83

81

ns

ns

ns

关断延迟时间( listrik beban)

Putus dwaktu elay, induktif beban

td(off)

319

380

401

ns

ns

ns

下降时间( listrik beban)

Waktu musim gugur, induktif beban

tf

310

562

596

ns

ns

ns

开通 损耗能量(Setiap impuls)

Menghidupkan energi kerugian per PuItu.

Epada

24.7

27.6

28.4

mJ

mJ

关断损耗能量 (mengurangi konsumsi energi)(Setiap denyut nadi)

Energi pemadam kerugian per denyut nadi

Eoff

10.9

16.1

17.5

mJ

mJ

短路数据

SC data

AkuSC

VGE≤15V, VCC=1000V

VCEmax=VCES- LSCE·di/dt, tp=10μs, Tvj= 150°C

240

A

结-外 热阻

Termal resistensi, juPembagian kasus

RthJC

Per IGBT / SetiapIGBT

0.28 K/W

suhu kerja

Suhu danMengganti kondisi

Tvjop

- 40 150 °C

Dioda, Inverter/ 二极管, inverter

Maksimal Nilai Nominal/ maksimal

Artikel

Simbol

Ketentuan

Nilai Satuan

Tegangan puncak yang berulang kebalikan

Puncak berulang tegangan terbalike

VRRM

Tvj= 25°C

1700 V

terus menerus lurus arus listrik

Berkelanjutan DC untukarus ruang

AkuF

75 A

正向重复 puncak arus listrik

Puncak arus maju berulang

AkuFRM

tp=1ms

150 A

KarakterNilai/ 特征值

Artikel

Simbol

Ketentuan

Min. Tipe Max. Satuan

Tegangan listrik

Tegangan ke depan

VF

AkuF= 75A

Tvj= 25°C

Tvj= 125°C

Tvj= 150°C

1.59

1.72 1.71

2.25

V

V

V

arus listrik puncak pemulihan kebalikan

Puncak Kembali Pemulihan cbiaya

AkuRM

AkuF= 75A

- DiF/dtoff=1100A/μs

VR =900 V

VGE=-15V

Tvj= 25°C

Tvj= 125°C

Tvj= 150°C

85

101

108

A

A

A

恢复电荷

Biaya Pemulihan

Qr

Tvj= 25°C

Tvj= 125°C

Tvj= 150°C

23.5

32.9 36.2

uC

uC

uC

Kehilangan pemulihan terbalik (setiap denyut nadi)

Kembali Pemulihan energi (per jantung)

ERek

Tvj= 25°C

Tvj= 125°C

Tvj= 150°C

11.8

17.8 19.6

mJ

mJ

mJ

结-外 热阻

Termal resistensi, juPembagian kasus

RthJC

Per dioda/ Setiap pipa

0.48 K/W

suhu kerja

Suhu danMengganti kondisi

Tvjop

- 40 150 °C

Artikel

Simbol

Ketentuan

Nilai

Satuan

s

绝缘 pengujian tekanan listrik

Isolasitegangan uji

VISOL

RMS, f=50Hz, t=1min

4.0

kV

模块基板材料

Bahan dari modul baseplate

Cu

内部绝缘

Internal isolasi

基本绝缘(kelas 1, AkuEC 61140)

Dasar isolasi (kelas 1, IEC 61140)

Al2O3

爬电距离

MenjijikkanTante

端子-散热片/ terminal to heatsink

端子-端子/ terminal ke terMinal

17

20

mm

电气间隙

Pengumuman

端子-散热片/ terminal to heatsink

端子-端子/ terminal ke terMinal

17

9.5

mm

Indeks tanda listrik

Pelacakan komparatif indeks

CTI

> 200

Artikel

Simbol

Ketentuan

Min.

Seperti itu.

Max. Apa yang terjadi?

Satuan

杂散电感, modul

Pergilah Induktansi modul

LSCE

30

nH

模块引脚电阻, 端子- chip

Modul Timah Resistensi ,Terminal-Cpinggul

RCC+EE

RAA+CC

0.65

mΩ

temperatur penyimpanan

Tem penyimpananperatur

Tstg

- 40

125

°C

模块安装的安装扭距

Tor pemasanganyang untuk modul pemasangan

M

M6

3.00

5.00

Nm

端子联接扭距

Koneksi terminaln torsi

M

M5

3.00

5.00

Nm

Berat badan

Berat badan

G

160

g
