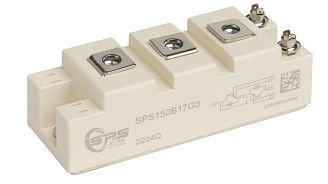

Modul Setengah Jembatan IGBT 75A 1200V Daya Padat-DS-SPS150B17G3-S04010005

IGBT, Inverter

Maksimal Nilai Nominal

Artikel

Simbol

Ketentuan

Nilai

Satuan

集电极-发射极电压

Tegangan kolektor-emitter

VCES

Tvj=25°C

1700

V

连续集电极直流电流

Berkelanjutan DC arus kolektor

IC

150

A

集电极重复 puncak nilai arus listrik

Puncak Ulangimengaktifkan arus kolektor

ICRM

tp=1ms

300

A

total kerugian daya

Total daya pergeseran

Ptot

TC= 25°C, Tvj=175°C

880

W

Tekanan listrik puncak

Tegangan maksimum gate-emitter

VGES

± 20

V

Maksimum suhu

Suhu persimpangan maksimum

TVJ, maksimal.

175

°C

Nilai Karakteristik/ 特征值

Artikel

Simbol

Ketentuan

Min. Tipe. Max.

Satuan

集电极- 发射极 和电压

Tegangan jenuh kolektor-emitter

VCE(duduk)

IC= 150A,VGE = 15V

TVj= 25°C Tvj= 125°C Tvj=150°C

1.67

1.90 1.96

1.90

V

V

V

极 值 tegangan listrik

Tegangan ambang gerbang

VGE (th)

IC= 17mA, VCE=VGE, Tvj=25°C

5.0 6.0 6.8

V

¥极电荷

Gerbang biaya

Kantor Pusat

VGE=-15V...+15V

0.86

uC

内部 极电阻

Gerbang internal resistor

RGint

Tvj=25°C

7.2

Oh

input kapasitas listrik

Kapasitas input

Ces

f=1MHz, Tvj= 25°C, VCE= 25V, VGE=0V

12.6

nF

Kapasitas transmisi listrik sebaliknya

Kapasitas transfer terbalik

Cres

f=1MHz, Tvj= 25°C, VCE=10V, VGE=0V

0.20

nF

集电极-发射极截止电流 (menerbitkan arus listrik)

Pengumpul-penerbit arus pemotongan

ICES

VCE=1700V, VGE=0V, Tvj= 25°C

3.00

mA

极-发射极漏电流

Pemancar gerbang kebocoran arus

IGES

VCE=0V, VGE=20V, Tvj=25°C

400

nA

开通延迟时间 (untuk waktu yang lama)( listrik beban)

Menghidupkan waktu keterlambatan, induktif beban

Td(pada)

TVj= 25°C Tvj= 125°C Tvj=150°C

326

339

345

ns

ns

ns

上升时间( listrik beban)

Waktu untuk bangun, induktif beban

tr

TVj= 25°C Tvj= 125°C Tvj=150°C

106

118

126

ns

ns

ns

关断延迟时间( listrik beban)

Waktu penundaan penutupan, induktif beban

Td(off)

IC= 150A, VCE=900V

VGE = ± 15V

RGon=5Ω

RGoff = 5Ω

Induktif Beban,

TVj= 25°C Tvj= 125°C Tvj= 150°C Tvj= 25°C Tvj=125°C

Tvj = 150°C

165

189

213

ns

ns

ns

下降时间( listrik beban)

Waktu musim gugur, induktif beban

Tf

757

924

950

ns

ns

ns

开通 损耗能量(Setiap impuls)

Menghidupkan energi kerugian per denyut nadi

Eon

TVj= 25°C Tvj= 125°C Tvj=150°C

47.1

58.9

63.7

mJ

mJ

关断损耗能量 (mengurangi konsumsi energi)(Setiap denyut nadi)

Energi pemadam kerugian per denyut nadi

Eoff

TVj= 25°C Tvj= 125°C Tvj=150°C

31.2

39.9

42.5

mJ

mJ

短路数据

SC data

ISC

VGE≤15V, VCC = 1000V

VCEmax=VCES- LSCE·di/dt, tp=10μs, Tvj=150°C

600

A

结-外 热阻

Termal resistensi, jpenobatan untuk kasus

RthJC

Per IGBT / SetiapIGBT

0.17

K/W

suhu kerja

Suhu danMengganti kondisi

Tvjop

-40 150

°C

Dioda, Inverter/ 二极管, inverter

Maksimal Nilai Nominal/ maksimal

Artikel

Simbol

Ketentuan

Nilai

Satuan

Tegangan puncak yang berulang kebalikan

Puncak berulang tegangan terbalike

VRRM

Tvj= 25°C

1700

V

terus menerus lurus arus listrik

Berkelanjutan DC untukarus ruang

AkuF

150

A

正向重复 puncak arus listrik

Puncak arus maju berulang

AkuFRM

tp=1ms

300

A

Nilai Karakteristik/ 特征值

Artikel

Simbol

Ketentuan

Min. Seperti itu. Max. Apa yang terjadi?

Satuan

Tegangan listrik

Tegangan ke depan

VF

AkuF=150A

Tvj= 25°C

Tvj= 125°C

Tvj= 150°C

1.92

2.112.09

2.30

V

V

V

arus listrik puncak pemulihan kebalikan

Puncak Kembali Pemulihan cbiaya

AkuRM

AkuF=150A

- DiF/dtoff=2000A/μs

VR =900 V

VGE=-15V

Tvj= 25°C98

Tvj= 125°C 119

Tvj= 150°C 119

A

A

A

恢复电荷

Biaya Pemulihan

Qr

Tvj= 25°C

Tvj= 125°C

Tvj= 150°C

21.4

36.7

42.0

uC

uC

uC

Kehilangan pemulihan terbalik (setiap denyut nadi)

Kembali Pemulihan energi (per pulsa)

ERek

Tvj= 25°C

Tvj= 125°C

Tvj= 150°C

10.6

19.5

21.9

mJ

mJ

mJ

结-外 热阻

Termal resistensi, jpenobatan untuk kasus

RthJC

Per dioda/ Setiap pipa

0.30

K/W

suhu kerja

Suhu danMengganti kondisi

Tvjop

- 40 150

°C

Modul/ 模块

Artikel

Simbol

Ketentuan

Nilai

Satuan

绝缘 pengujian tekanan listrik

Isolasitegangan uji

VISOL

RMS, f=50Hz, t=1min

4.0

kV

模块基板材料

Bahan dari modul baseplate

Cu

内部绝缘

Internal isolasi

基本绝缘(kelas 1, AkuEC 61140)

Dasar isolasi (kelas 1, IEC 61140)

Al2O3

爬电距离

Cree Jarak halaman

端子-散热片/ terminal ke hmakan wastafel

端子-端子/ terminal ke terMinal

17.0

20.0

mm

电气间隙

Pengumuman

端子-散热片/ terminal ke hmakan wastafel

端子-端子/ terminal ke terMinal

17.0

9.5

mm

Indeks tanda listrik

Pelacakan komparatif indeks

CTI

> 200

Artikel

Simbol

Ketentuan

Min.

Seperti itu.

Max. Apa yang terjadi?

Satuan

杂散电感, modul

Pergilah Induktansi modul

LSCE

30

nH

模块引脚电阻,端子- chip

Modul Timah Resistensi ,Terminal-Cpinggul

RCC??+EE

RAA+CC

0.65

mΩ

temperatur penyimpanan

Tem penyimpananperatur

Tstg

- 40

125

°C

模块安装的安装扭距

Torsi pemasanganUE untuk modul pemasangan

M

M6

3.00

5.00

Nm

模块安装的安装扭距

Torsi pemasanganUE untuk modul pemasangan

M

M5

2.50

5.00

Nm

Berat badan

Berat badan

G

160

g
