1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan

Name: 1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan
Brand: 1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan
SKU: SPS12MA12E4S
Rating: 5 (198 reviews)

Rincian produk

Nomor model: SPS12MA12E4S

Syarat Pembayaran & Pengiriman

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1200V Sic Power Mosfet, 1200V SiC Discretes, Sic Power Mosfet yang disesuaikan


Peringkat saat ini:	40A	Biaya Gerbang:	120nC
Tegangan ambang gerbang:	4V	Tegangan Isolasi:	2500V
Bebas timah:	Ya, aku tahu.	Gaya Pemasangan:	Melalui Lubang
Perlawanan Dalam Negeri:	0,015Ω	Jenis Paket:	KE-247
Membalikkan Waktu Pemulihan:	25ns	Sesuai dengan RoHS:	Ya, aku tahu.
Sirkuit pendek menahan waktu:	10μs	Beralih Frekuensi:	100kHz
Kisaran suhu:	-40°C hingga 175°C	Nomor tegangan:	1200V

Peringkat saat ini:	40A
Biaya Gerbang:	120nC
Tegangan ambang gerbang:	4V
Tegangan Isolasi:	2500V
Bebas timah:	Ya, aku tahu.
Gaya Pemasangan:	Melalui Lubang
Perlawanan Dalam Negeri:	0,015Ω
Jenis Paket:	KE-247
Membalikkan Waktu Pemulihan:	25ns
Sesuai dengan RoHS:	Ya, aku tahu.
Sirkuit pendek menahan waktu:	10μs
Beralih Frekuensi:	100kHz
Kisaran suhu:	-40°C hingga 175°C
Nomor tegangan:	1200V

1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan

Solid Power-DS-SPS12MA12E4S

1200V 12mΩ SiC MOSFET

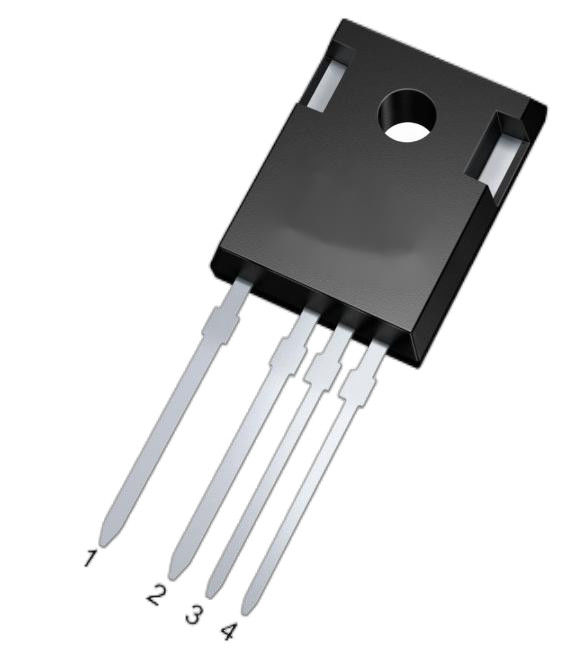

1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan 0

Fitur:

□ Tegangan blokir tinggi dengan resistensi On rendah

□ Pergantian kecepatan tinggi dengan kapasitas rendah

□ Dioda intrinsik cepat dengan pemulihan kebalikan rendah (Qrr)

Tipikal Aplikasi:

□ Inverter PV

□ Baterai Pengisian

D Sistem penyimpanan energi

D Pasokan listrik industri

□ Motor Industri

Maksimal Ratings @Tc=25°C (kecuali Jika tidak ditentukan)

Artikel	Simbol	Ketentuan	Nilai-nilai	Satuan
Tegangan sumber pembuangan	VDSmax	VGS=0V, ID=100μA	1200	V
Tegangan Sumber Gerbang	VGSop	Statik	-5/+20	V
Tegangan sumber gerbang maksimum	VGSmax	Statik	-8/+22	V
Arus pembuangan terus menerus	ID	VGS=20V, Tc=25°C	214	A
Arus pembuangan terus menerus	ID	VGS=20V, Tc=100°C	151	A
Arus pembuangan pulsa	ID (pulsa)	Lebar denyut tp terbatas oleh Tjmax	400	A
Pembuangan Kekuatan	PD	TC=25°C, Tj=175°C	938	W
Jarak Jalur Operasi	Tj		-55 sampai +175	°C
Rentang suhu penyimpanan	Tstg		-55 sampai +175	°C

Listrik Karakteristik @Tc=25°C (kecuali Jika tidak ditentukan)

Artikel	Simbol	Ketentuan	Nilai-nilai Min. Tip. Max.			Satuan
Tegangan pemisahan sumber pembuangan	V ((BR) DSS	VGS=0V, ID=100μA	1200	-	-	V
Tegangan ambang gerbang	VGS (th)	VDS=VGS, ID=40mA	2.0	2.7	3.5	V
Tegangan ambang gerbang	VGS (th)	VDS=VGS, ID=40mA, Tj=175°C	-	1.9	-	V
Zero Gate Voltage Drain Current	IDSS	VDS = 1200V, VGS = 0V	-	2	100	μA
Listrik kebocoran sumber gerbang	IGSS	VGS = 20V, VDS = 0V	-	10	100	nA
Resistensi pada keadaan sumber pembuangan	RDS (menyala)	VGS=20V, ID=100A	-	12	20	mΩ
		VGS=20V, ID=100A, Tj=175°C	-	20	-
		VGS=18V, ID=100A	-	13	25
		VGS=18V, ID=100A, Tj=175°C	-	21	-
Transkonduktansi	gfs	VDS = 20V, IDS = 100A	-	60	-	S
Transkonduktansi	gfs	VDS=20V, IDS=100A, Tj=175°C	-	52	-	S
Menghidupkan energi beralih (body diode FWD)	Eon	VDS=800V, VGS=-5V/20V, ID=100A, RG(ext)=5Ω, L=100μH, Tj=25°C FWD=SPS12MA12E4S	-	5.2	-	mJ
Energi pemutus (body diode FWD)	Eoff		-	3.7	-	mJ
Menyalakan Waktu Penundaan	Pada saat ini	VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH	-	24	-	ns
Waktu Bangkit	tr		-	149	-
Waktu penundaan penutupan	td (off)		-	145	-
Waktu Musim Gugur	Tf		-	49	-
Pengisian Gate to Source	Qgs	VDS=800V, VGS=-5V/20V, ID=100A	-	215	-	nC
Pengisian gerbang ke saluran pembuangan	Qgd		-	179	-
Total Biaya Gerbang	Qg		-	577	-
Kapasitas Masuk	Ciss	VGS = 0V, VDS = 1000V f=1MHz VAC=25mV	-	8330	-	pF
Kapasitas output	Coss		-	343	-
Kapasitas transfer terbalik	Crss		-	57	-
COSS Energi Tersimpan	Eoss		-	217	-	μJ
Resistensi gerbang internal	RG ((int)	f=1MHz, VAC=25mV	-	0.8	-	Oh

Kembali Dioda Karakteristik @Tc=25°C (kecuali Jika tidak ditentukan)

Artikel Simbol		Ketentuan	Nilai-nilai Satuan Min. Tip. Max.
Tegangan Dioda Ke Depan	VSD	VGS=-5V, ISD=50A	-	4.7	7	V
Tegangan Dioda Ke Depan	VSD	VGS=-5V, ISD=50A, Tj=175°C	-	3.8	-	V
Arus Depan Dioda Kontinyu	IS	VGS=-5V	-	214	-	A
Waktu pemulihan terbalik	trr	VGS=-5V,	-	46	-	ns
Biaya Pemulihan Kembali	Qrr	ISD = 100A,	-	1	-	nC
Skala puncak arus pemulihan terbalik	Irrm	VR=800V, di/dt=1597A/μs	-	37	-	A

Kembali Dioda Karakteristik @Tc=25°C (kecuali Jika tidak ditentukan)

Artikel Simbol		Ketentuan	Nilai-nilai Satuan
Ketahanan termal dari simpang ke kasus	RθJC		-	0.16	-	°C/W
Resistensi termal dari persimpangan ke lingkungan	RθJA		-	32	-	°C/W

Kinerja Tipikal

1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan 4

1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan 5

1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan 6

Kinerja Tipikal

Kinerja Tipikal

Ini adalah 1200V Silicon Carbide (SiC) MOSFET dengan on-state resistance 12 milliohms (12mΩ).membuat mereka cocok untuk aplikasi elektronik daya efisien seperti konverter frekuensi tinggi dan kendaraan listrik.

Paket Bentuknya: TO-247-4L

1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan 18

1200V 12mΩ Sic Power Mosfet Discretes DS-SPS12MA12E4S Disesuaikan 19
