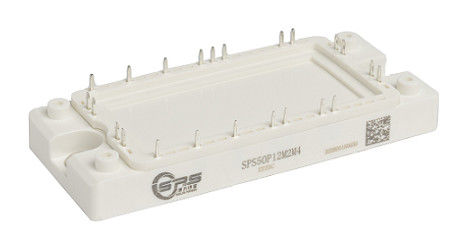

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0

Name: OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0
Brand: OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0
SKU: SPS50P12M2M4
Rating: 5 (189 reviews)

Rincian produk

Nomor model: SPS50P12M2M4

Syarat Pembayaran & Pengiriman

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                OEM IGBT 1200V 50A, Modul PIM OEM, PIM IGBT 1200V 50A


Nama produk:	Modul Pengemudi IGBT	Arus Kolektor:	50A
Tegangan kolektor-emitor:	±1200V	Peringkat saat ini:	50A
Tegangan gerbang-emitor:	±20V	Suhu Persimpangan Maksimum:	150°C
Gaya Pemasangan:	Baut	Jumlah PIN:	7
Jangkauan suhu operasi:	-40°C hingga +125°C	Jenis Paket:	EconoPACK
Membalikkan Waktu Pemulihan:	100ns	Sirkuit pendek menahan waktu:	10μs
Beralih Frekuensi:	20Khz	Ketahanan Termal:	0.1°C/W
Nomor tegangan:	1200V

Nama produk:	Modul Pengemudi IGBT
Arus Kolektor:	50A
Tegangan kolektor-emitor:	±1200V
Peringkat saat ini:	50A
Tegangan gerbang-emitor:	±20V
Suhu Persimpangan Maksimum:	150°C
Gaya Pemasangan:	Baut
Jumlah PIN:	7
Jangkauan suhu operasi:	-40°C hingga +125°C
Jenis Paket:	EconoPACK
Membalikkan Waktu Pemulihan:	100ns
Sirkuit pendek menahan waktu:	10μs
Beralih Frekuensi:	20Khz
Ketahanan Termal:	0.1°C/W
Nomor tegangan:	1200V

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0

Solid Power-DS-SPS50P12M2M4-S04040005 V1.0

1200V 50A IGBT PIM Modul

1200V 50A IGBT PIM

Fitur:

1200V Trench+ Field Stop teknologi
Dioda freewheel dengan pemulihan mundur cepat dan lembut
VCE (sat) dengan koefisien suhu positif
Kerugian switching yang rendah
Kerentanan sirkuit pendek

Tipikal Aplikasi:

Penggerak motor
Servo drive

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 1

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 2

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 3

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 4

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 5

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 6

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 7

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 8

IGBT IGBT

Karakteristik output IGBT, Inverter (tipis) Karakteristik transfer IGBT, Inverter (tipis)

IC=f (VCE) IC=f (VGE)

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 10

IGBT IGBT

IGBT, Inverter (tipis)

E=f (IC) E=f (RG)

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 11

IGBT, RBSOA IGBT

Area operasi aman bias terbalik IGBT, Inverter (RBSOA) Impedansi termal sementara IGBT, Inverter

IC=f (VCE) ZthJC=f (t)

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 12

Pendaftaran

Karakteristik output FRD, Inverter (tipis) Kerugian switching FRD, Inverter (tipis)

IF=f(VF) E=f (IF)

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 13

Pendaftaran

Kerugian switching FRD, Inverter (tipis) Impedansi termal sementara FRD, Inverter

E=f (RG) ZthJC=f (t)

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 14

IGBT FRD

Karakteristik output IGBT, Brake Chopper (tipis) Karakteristik ke depan FRD, Brake Chopper (tipis)

IC=f (VCE) IF=f (VF)

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 15

Ini adalah IGBT Power Integrated Module (PIM) dengan tegangan nominal 1200V dan arus nominal 50A.Modul IGBT PIM umumnya digunakan dalam berbagai aplikasi elektronik daya seperti drive motorSpesifikasi menunjukkan kemampuan modul untuk menangani tegangan maksimum 1200V dan arus maksimum 50A.Langkah pendinginan dan perlindungan yang tepat sangat penting untuk memastikan operasi yang dapat diandalkan dan aman dalam aplikasi bertenaga tinggi.

Sirkuit Diagram Judul

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 16

Paket garis besar

OEM IGBT 1200V 50A PIM Modul DS- SPS50P12M2M4-S04040005 V1.0 17
